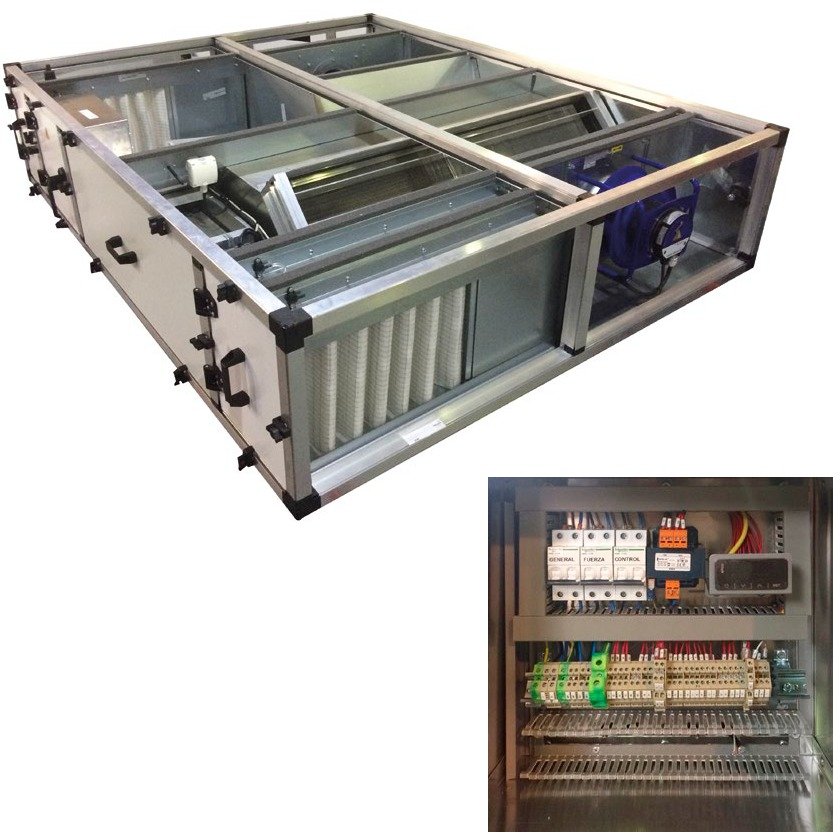

UNIDAD DE RECUPERACIÓN AIRLAN URC005

Las unidades de la serie URC, diseñadas conforme a la directiva de Ecodiseño Erp2018, representan una solución de baja silueta y alta eficiencia para satisfacer las exigencias de bienestar termo-higrométrico, así como de renovación y calidad de aire, típicas de entornos civiles no residenciales como bares, restaurantes, despachos, salas de reuniones, etcétera.

El objetivo del equipo es extraer una determinada cantidad de aire del local y sustituirlo con aire de renovación. El aire introducido, previo paso por una etapa de filtración, es conducido a través de un recuperador a contraflujo de alta eficiencia para intercambiar energía con el aire expulsado, que también ha sido filtrado previamente. En versiones con batería de agua el aire introducido puede tratarse térmicamente una vez atravesado el recuperador.

El diseño de la máquina combina dimensiones compactas, para facilitar su instalación en falsos techos, con una excelente accesibilidad para el mantenimiento de los componentes internos.

Versiones Configuración estándar horizontal con 6 tamaños y dos versiones disponibles:

URC: versión estándar.

URC V: versión vertical

Estructura

Perfiles de aluminio con angulares de nailon reforzados con fibra de vidrio.

Espacios internos para alojar todos los accesorios sin modificar la envolvente.

Paneles

Paneles sándwich de espesor 25mm o 50mm en chapa cincada por la superficie interior, y pre-barnizada por la exterior, con aislamiento de poliuretano inyectado (densidad 42kg/m3).

Montaje por compresión mecánica mediante perfil perimetral de aluminio con ausencia de tornillería interior.

Atenuación acústica por banda de octava:

11/12/13/13/15/33/38.

Paneles de inspección en todas las secciones susceptibles de revisión.

Recuperador de calor

Recuperador a contraflujo de alta eficiencia, certificado por Eurovent, con estructura y aletas de aluminio.

Optimizado para minimizar pérdidas de carga y maximizar rendimiento.

Rendimientos secos superiores al 80%.

Rendimientos húmedos superiores al 90%.

Freecooling

Compuerta proporcional de bypass lateral para aprovechamiento de freecooling / freeheating con máxima precisión.

Compuerta de recuperador opcional para elevar la eficiencia del bypass.

Filtros

De serie, clase ePM10 70% + ePM1 55% en impulsión y clase ePM10 70% en extracción, según la norma ISO16890. Espesores de 48mm o 96mm.

Fácil extracción lateral o inferior para limpieza periódica y presostatos diferenciales para medir colmatación.

Ventiladores

“Plug fan” de palas hacia atrás con rodete de plástico y motor EC de alto rendimiento con controlador integrado.

Alimentación monofásica o trifásica en función del modelo.

Diseño optimizado y sobredimensionado para minimizar el impacto acústico.

Bandeja de condensados

Bandeja de recogida de condensados en aluminio con descarga lateral.

Regulación electrónica

Opción de cuadro completo de control y fuerza desarrollado por AIRLAN para explotar el equipo de la manera más eficiente.

Control de calidad específico de la partida de control&fuerza.

Integración en la estructura del equipo para un nivel de acabado óptimo.

Diferentes opciones de gestión customizables:

Q = cte, Q = vble, Q = f (CO2).

Comunicación MODBUS e integración por BMS.

Bornero con cada hilo debidamente timbrado para facilitar las conexiones eléctricas.

Equipo 100% plug&play.
